高壓電動試壓泵160兆帕單通道計算機控制壓力測試系統
一、設備的使用條件：
1.在買方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；
2.環境溫度：5~42(車間正常工作溫度)；
3.被測對象：安全閥；
4.測試介質：低濃度水或油。如果使用環境在零度以下，請自行選擇防凍介質；
5.設計耐壓為：160MPa(電動試壓泵)；
6.該系統由160兆帕高壓電動試壓泵和試壓泵的壓力控制閥組集成在一個橇塊上進行控制。
7.本系統電動試壓泵采用3DY125/160MPa高壓電動試壓泵和7.5KW變頻電機；
8.本系統試壓泵控制閥組采用高壓單向閥、截止閥和兩個高壓氣動控制平板閥作為壓力保護和泄壓閥組；
9.測試溫度：根據實際使用環境和介質溫度；
10.壓力測量精度：該系統采用160兆帕壓力傳感器，滿量程精度為0.25；
11.為了減少壓力測試中的誤差，本系統的壓力測試采用了精度在100兆帕以下的壓力傳感器，精度為0.25%。為了減少壓力試驗中傳感器與壓力表之間的精度誤差，系統采用100兆帕傳感器壓力試驗時，還采用1.6級150圓不銹鋼耐沖擊100兆帕壓力表相互對應；
11.為了減少壓力測試中的誤差，在105兆帕和140兆帕的壓力測試中使用了160兆帕時精度為0.25%的壓力傳感器。為了減少壓力試驗中傳感器與壓力表之間的精度誤差，系統在采用160兆帕傳感器壓力試驗時，還采用1.6級150圓不銹鋼耐沖擊160兆帕壓力表相互對應；
12.該系統的總體控制精度為fs 0.3-0.5%；
13.電源：ac380/220v，50hz
14.相對空氣濕度要求：70-90%。
這套設備是根據客戶的實際技術要求制造的；參考試壓泵的實施標準；
JB/T9089-2014試壓泵，JB/T6909-2014超高壓泵，JB/T12013-2014自控試壓泵
JB/T53194電動試壓泵產品質量分級；
高清視頻監控系統參考標準：
(1)公共安全行業標準和公安部對安全防范項目的管理要求；
(2)GB50198-94《民用閉路電視監控系統工程技術規范》；
(3)國家其他相關法律法規
Iii .160兆帕計算機單通道高壓測試系統詳細配置參數及報價：
名字
明細項目
量
單元
保留票據
數
計算
機器
高的
按
測量
嘗試
系
團結
嘗試
按
泵
控制
做
系
團結
計算機
一個
設置
臺灣省燕化IP610工業電腦
控制系統顯示
一個
平臺
飛利浦22英寸液晶顯示器
監控系統顯示
一個
平臺
飛利浦22英寸液晶顯示器
印字機
一個
平臺
惠普激光打印系列
壓力傳感器
一個
支
160MPa精度為FS0.25%
試壓泵智能控制系統
套
出品
變頻器及變頻控制系統
臺
11KW控制7.5KW變頻電機
雙屏計算機操作臺及變頻控制箱
臺
碳鋼噴塑，出品
浙大中控數顯記錄儀
臺
用于操作臺顯示實時壓力
高清網絡攝像機，四路（預留2路）高清攝像監控系統及網絡數據線等
套
?？低暰W(wǎng)絡硬盤錄像機加四路高清攝像
3DY125/160MPa電動試壓泵
臺
，7.5KW變頻電機
試壓泵壓力控制閥組
套
詳見下頁附表，集成于電動試壓泵底撬之上
300L試壓泵不銹鋼水箱加自動補水
臺
定制集成撬裝
電動試壓泵集成氣控閥及單向閥管匯
套
鏡面不銹鋼
設備整體配電及UPS配電系統
套
山特城堡系列C2K標機
軟
件
專用試壓泵壓力測試控制軟件
套
根據客戶需求非標設計
試壓泵壓力測試控制軟件脫機版
套
根據客戶需求非標設計
設備包裝運費及安裝費調試費
含有高清監控施工費
13%增值稅
設備總價
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
壓力數顯功能：系統不僅在計算機軟件上可實現壓力參數實時顯示，還可通過數顯記錄儀（非低端XST數顯壓力表）在操作臺上進行顯示，直觀方便準確，精確高。顯示值可任意調節小數點后一至兩位。
附表一：試壓泵高壓控制閥組箱的詳細配置：
品 名
廠 家
規格型號
數量
單位
備 注
高壓單向閥
LOYO
200MPa
套
壓力控制閥組保壓
高壓氣控保壓閥
LOYO
200MPa
套
專利產品，壓力控制閥組保壓用
高壓氣控卸壓閥
LOYO
200MPa
套
專利產品，壓力控制閥組卸壓用
高壓手動截止閥
LOYO
200MPa
套
壓力控制閥組備用保壓閥
高壓手動截止閥
LOYO
200MPa
套
壓力控制閥組備用泄壓閥
壓力控制閥組多通接頭
LOYO
不銹鋼
若干
套
高壓多通閥塊及高壓接頭
壓力控制閥組高壓管匯
LOYO
200MPa
若干
套
鏡面不銹鋼
小氣泵
8KG,1.5KW
套
高壓控制閥組供氣
耐震電接點壓力表
濟南長城
100MPa
塊
1.6級不銹鋼耐震150圓
接頭標準M20X1.5低壓試壓用
160MPa
塊
1.6級不銹鋼耐震150圓
接頭標準M20X1.5 140MPa試壓用
壓力傳感器
森諾
160MPa
支
精度FS0.25%，傳感線10米，
接頭標準M20X1.5，140MPa試壓用
森諾
100MPa
支
精度FS0.5%，傳感線10米，
接頭標準M20X1.5，低壓試壓用
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
160Mpa電動試壓泵壓力輸出工作接頭螺紋為M30X2，通過一根高壓膠管連接到試壓泵壓力控制閥組箱，閥組箱的接口也是輸出工作接頭螺紋為M30X2，可通過一根高壓膠管連接到客戶被測工件上面，被測工件上可做變徑接頭對接。
雙屏計算機操作臺在車間實物圖片，圖片僅供參考具體請以到貨實物為準
雙屏計算機操作臺在操作間實物圖片，圖片僅供參考具體請以到貨實物為準
試壓泵智能控制器，圖片僅供參考具體請以到貨實物為準

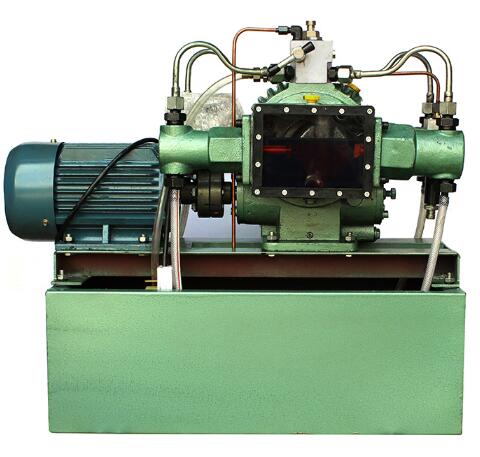

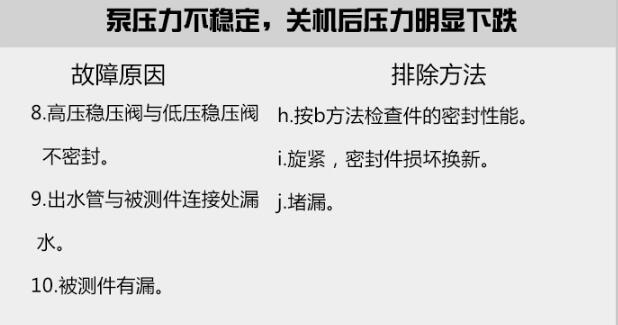

3DY125/160MPa帶自動泄壓電動試壓泵，圖片僅供參考具體請以到貨實物為準
試壓泵型號
額定壓力
流量
功率
電壓
頻率
重量
3D-SY125/160
160MPa
125L/h
7.5 KW
380 V
0-50 HZ
180kg
電動試壓泵型號: 3D-SY125/160MPa,
技術參數：額定壓力160MPa，額定流量125L/h，
試壓泵電機：380V/7.5KW變頻電機；
試壓泵材質：閥芯、閥座、鋼套及所有過水件均為不銹鋼；
試壓泵控制系統：帶帶氣動平板閥自動泄壓，本地手動啟停及計算機控制功能，；
出口連接端：M30X2工作接頭，連接一根兩頭為M30X2的內螺紋膠管；
手動卸荷閥：廠家標配；安全保護閥：廠家標配；
1.6級普通耐震壓力表：160MPa；
標配高壓膠管：3米；
隨機備件： 1套；
本試壓泵為生產定制泵，加大試壓泵底撬加裝試壓泵壓力控制閥組管匯閥門等。
