試壓泵的使用范圍比較廣泛，一般在各種容器、鋼瓶、消防器進行水壓試驗的時候，都會用到。試壓泵主要分為電動試壓泵與手動試壓泵兩種。一般生活中比較常見的還是手動試壓泵，這種試壓泵的優勢在于，體積小，運輸方便。那么瘦試壓泵的工作原理是什么呢?原理圖是怎樣的。

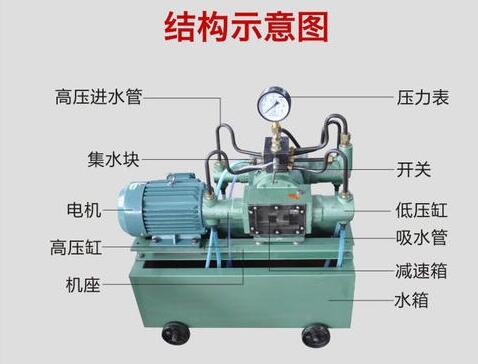

手動試壓泵原理圖：
手動管道加壓泵由泵體、柱塞、密封圈、控制閥、壓力表和水箱組成。
1.連接試壓泵:試壓泵通過連接軟管從室內供水管道的下管道出口連接到室內供水管道系統。
2.向管道注水:打開進水總水閥向室內供水管系統注水，同時打開試壓泵泄壓開關，管道注滿水，試壓泵水箱注滿水后，立即關閉進水總水閥和試壓泵泄壓開關。
3.給管道加壓:按下試壓泵手柄，給室內供水管系統加壓，直到試壓泵壓力表指示的壓力達到試驗壓力(0。6MPa)停止加壓。
4.排出管道中的空氣:慢慢松開每個出水口的塞子，聽到空氣排出或水噴出時，立即擰緊塞子。
5.繼續給管道加壓:再次操作試壓泵手柄，給室內供水管系統加壓，直到試壓泵壓力表指示的壓力達到試驗壓力(0。6MPa)停止加壓。然后按照規定的檢驗方法完成室內給水管道系統的試壓。測試完成后，打開試壓泵的泄壓開關，排出管道內的壓力。
操作方式：
1.當柱塞通過手柄被提起時，泵體內會產生真空。
2.進水閥打開進水過濾器和進水管進入泵體。
3.按下手柄，關閉進水閥，推開出水閥，使壓力水輸出，進入被測裝置。
4.進行往復工作，實現額定壓力的試壓。
手動試壓泵原理圖大家只要結合以上的內容來看就明白了，手動試壓泵操作起來其實挺簡單的。除了上訴方法外，也可以分別對室內的冷熱水系統進行壓力試驗，這樣可以一次就完成冷熱水系統的壓力測試，是一種比較省時省力的方法。
